설명

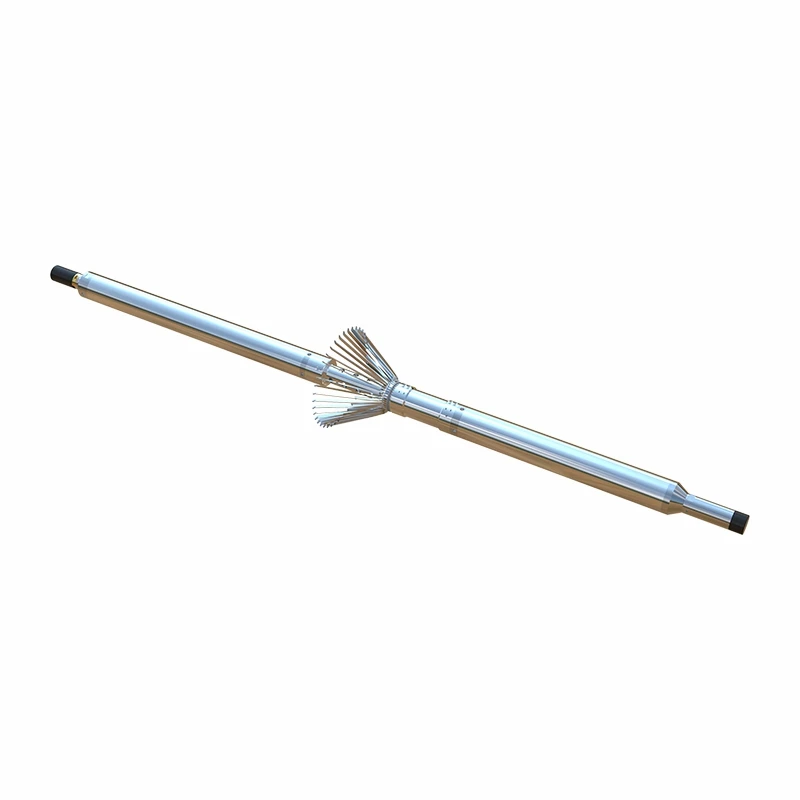

A-원 오일여러 손가락 이미징 도구고급 다운홀 로깅 도구입니다. 석유 및 가스 탐사 및 개발 시 정밀한 유정 형상 로깅을 위해 설계되었습니다. 여러 개의(종종 24-핑거, 40핑거, 60핑거) 접이식 암이 장착되어 있어 케이싱 내부 직경을 정확하게 측정할 수 있습니다. 고품질 데이터를 통해 케이싱 내경의 3D 이미징과 오일/케이싱 부식, 변형 및 굽힘에 대한 통계 계산이 가능합니다. 데이터는 케이싱 손상 감지와 후속 접착, 완성 등을 평가하는 데 중요합니다.
이 도구는 13-코어 계측기 버스를 채택합니다. 일반적으로 전기-자기 결함 탐지기 도구, 전자기 두께 도구, 감마 온도 도구, 자이로 경사계 및 다운홀 TV 카메라와 같은 다른 로깅 도구와 로깅 문자열로 연결됩니다. 한 번의 다운홀 여행으로 여러 장비로부터 데이터를 얻을 수 있습니다.
기술적인 매개변수
|
일반사양 |
|
|
압력 등급 |
100Mpa |
|
온도 등급 |
175도(화씨 350도) |
|
작동 전압 |
18-24V |
|
작동 전류 |
100mA |
|
길이 |
1848.5mm |
|
연결 길이 |
1798.5mm |
|
로깅 속도 |
10m/분 |
|
커넥터 유형 |
13코어 |
|
로깅 조건 |
|
|
여기서 H2S를 가질 수 있습니까? |
측정 가능 |
|
도구 위치 |
케이싱 중심 |
|
차원 매개변수 |
|
|
확장 팔을 사용할 수 있습니다. |
할 수 있다 |
|
지름 |
43mm(24암) |
|
73mm(40암) |
|
|
100mm(60암) |
|
|
우물 직경 측정 범위 |
50mm~170mm (24암) |
|
80mm~245mm (40암) |
|
|
110mm~270mm(60암) |
|
|
측정 정확도 |
|
|
정확성 |
±1mm |
|
해상도 비율 |
0.1mm |
|
상대 방위각 정확도 |
±3도 |
|
상대 방위각 범위 |
0-360도 |
|
편차 정확도 |
±3도 |
특징
◆ A-원 오일여러 손가락 이미징 도구단일{0}}초고주사율-을 사용하여 도구의 손상 감지 능력이 현재 시중에 나와 있는 기존 멀티암보다 3{3}}5배 향상되었습니다.
◆ 높은-감도 및 제로 지연 회로 설계를 채택하여 기기의 사소한 결함도 식별할 수 있습니다.
◆ 빠른 응답 및 안정성: 측정 핑거의 움직임이 빠르고 안정적이므로 복잡한 유정 조건(예: 고온, 고압, 시추 유체 충격)에서도 안정적인 작동을 보장합니다.
◆ 데이터 신뢰성 및 일관성:다중-점 측정은 서로를 검증하여 단일 -점 측정의 오류를 줄이고 전반적인 데이터 신뢰성과 일관성을 향상시킵니다.
응용
◆ 케이싱 손상 감지 및 평가:생산 또는 개조 작업 중에 케이싱 변형, 직경 감소, 파열 또는 부식을 감지하여 유지 관리 결정의 기초를 제공합니다.
◆ 접합 품질 평가:정확한 시추공 직경 데이터는 시멘트 결합 품질을 계산하고 시멘트 양을 추정하여 성공적인 합착 작업을 보장하는 기초입니다.
FAQ
질문: Multifinger Imaging Tool은 실시간-모드인가요 아니면 메모리 모드인가요?
A: 메모리 모드.
Q: 실제 운영 중인 툴 데이터에 대한 사례 연구도 있나요?
A: 네, 그렇습니다.
Q: 우물을 한 번 내려갈 때 우물 직경과 기타 매개변수를 동시에 측정할 수 있습니까?
답변: 예, 멀티{0}}핑거 캘리퍼는 일반적으로 동일한 로깅 문자열의 다른 로깅 도구(예: 감마 도구 등)와 통합하여 한 번의 다운홀 작업으로 다중-매개변수 데이터를 얻도록 설계되어 작업 효율성을 크게 향상시킵니다.
Q: 도구를 작동하는 방법은 무엇입니까?
A: 우리는 운영 설명서를 제공할 것입니다.
또한 당사 기술팀은 귀하를 위해 온라인 교육을 실시할 전문 운영자를 배정할 것입니다. 작동이 쉽고 사용이 안전합니다.
Q: 로깅 정확성을 보장하는 방법.
A: 다운홀 작업 전에 교정기를 사용하여 유정 로깅의 정확성을 보장합니다.
Q: 이 도구의 최대 로깅 범위는 얼마나 됩니까?
A: 24핀지 웰 직경 측정 범위는 50~180mm입니다.
40핑거 웰 직경 측정 범위는 80~250mm입니다.
60핑거 웰 직경 측정 범위는 110~270mm입니다.
Q: 2G 데이터를 읽는 데 얼마나 걸리나요?
A: 3분 정도 소요됩니다
